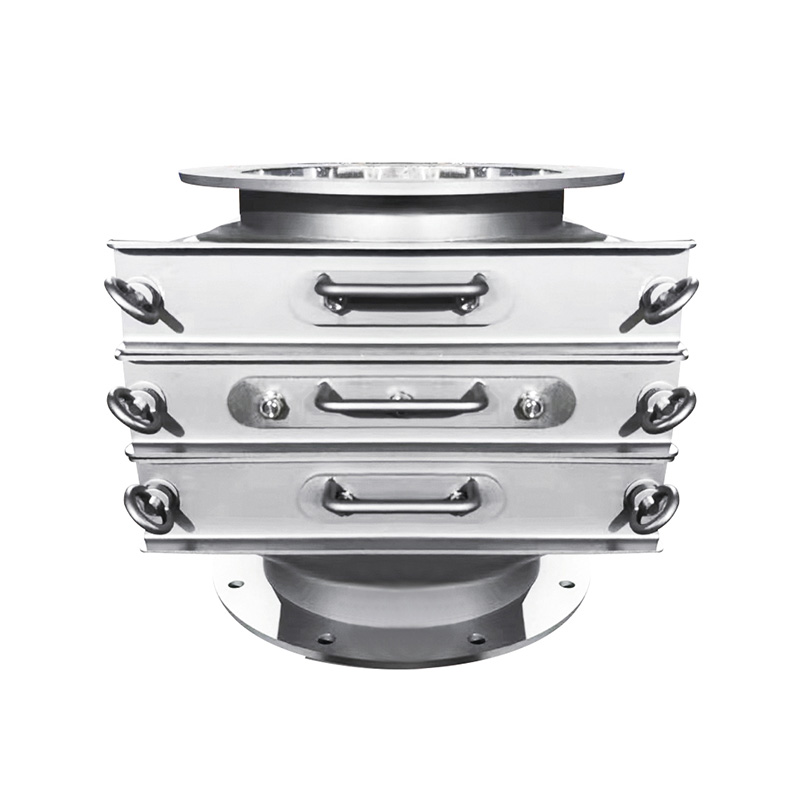

A magnetická zásuvka(také nazývaný zásuvkový magnetický separátor nebo zásuvkový magnet) se skládá z pouzdra z nerezové oceli, které pojme řady magnetických trubic nebo mřížek. Jak sypký materiál protéká, železný kov je přitahován a držen na magnetických prvcích, zatímco očištěný materiál prochází systémem. Mezi základní technické parametry patří velikost pouzdra, magnetická síla, konstrukce materiálu a průtoková kapacita.
Typické konstrukční parametry pro jednu verzi tohoto produktu jsou uvedeny níže:
| Parametr | Typická hodnota / rozsah |
|---|---|
| Materiál bydlení | Nerezová ocel 304 nebo 316 (nebo 316L) |
| Magnetická síla | Až asi 12 000 Gaussů pro standardní styl ("N-styl") a přibližně 8 000 Gaussů pro snadno čistitelnou verzi ("E-styl") |
| Počet řad magnetických trubic | Jedna řada nebo více řad v závislosti na aplikaci |
| Maximální pracovní teplota | Až do cca 350 °C pro vysokoteplotní verzi |
| Kapacita toku produktu | Příklad: pro otevření 10 × 10 palců, 2 řady, hmotnostní průtok až 75 000 lb/h (přibližně) pro suchý produkt o hustotě 40 lb/ft³ |
| Instalační formulář | Čtvercová nebo kulatá příruba, držák na skluz nebo potrubí, přístup k zásuvkám pro čištění |
Tento produkt je určen pro náročné průmyslové použití: například v potravinářství, chemii, plastech, gumě, těžbě nebo zpracování obilí. Je navržen tak, aby manipuloval s gravitačním nebo volně padajícím materiálem a aby poskytoval opakovaný kontakt mezi materiálem a magnetovými trubicemi navržením kaskádové průtokové cesty.
Zlepšená čistota produktu a ochrana následného zařízení
Odstraněním železných kontaminantů na počátku procesu pomáhá magnetická zásuvka chránit následné zařízení (jako jsou vstřikovací lisy, extrudéry, mixéry nebo balicí linky) před poškozením, snižuje kažení, zkracuje prostoje kvůli kontaminaci kovem a zajišťuje vyšší čistotu produktu. Například při vstřikování plastů mohou železné částice způsobit opotřebení, odpad a vady.
Zvýšená provozní efektivita a úspora nákladů
Menší zablokování nebo opotřebení zařízení, méně přerušení údržby a méně vyřazených šarží se promítají do úspor nákladů. Protože konstrukce nutí produkt do opakovaného kontaktu s magnetickými poli o vysoké intenzitě, může magnetická zásuvka dosahovat vyšších rychlostí zachycení usazeného kovu ve srovnání s jednoduchou magnetickou tyčí nebo deskou.
Přizpůsobitelné pro různá odvětví a podmínky
Možnosti, jako jsou různé třídy nerezové oceli, verze pro vysoké teploty, proměnná Gaussova síla, ruční nebo automatické čištění a vlastní montáž, činí magnetickou zásuvku adaptabilní pro širokou škálu výrobních kontextů – od sanitárních aplikací pro potravinářské účely až po těžké zpracování minerálů.
Budoucí trend: chytřejší, více automatizovaná údržba
Jak se průmysl posouvá směrem k automatizaci a Průmyslu 4.0, magnetická separační zařízení, jako je magnetická zásuvka, směřují k samočištění, vzdálenému monitorování a integrovaným senzorům, aby se omezily ruční zásahy. Některé modely například nabízejí automatické cyklování samočištění, dálkové ovládání čisticích cyklů a vestavěné jazýčkové spínače.
Výběrová kritéria
Určete proud produktu: Je materiál volně tekoucí, granulovaný, práškový? Je sucho nebo mokro? Magnetická zásuvka je nejvhodnější pro suché, volně padající, granulované nebo práškové produkty.
Definujte riziko kontaminace: Odhadněte hladinu a velikost železného kovu v proudu. Vyšší riziko kontaminace nebo jemnější částice mohou vyžadovat vyšší Gaussovu pevnost a více řad trubek.
Definujte místo instalace: Vyberte místo, kde může proudění kaskádovitě přecházet přes magnetické trubice. Potvrďte dostupné místo pro přístup k zásuvce a údržbu.
Specifikujte sanitární nebo odolné provedení: Pro potravinářské, mléčné nebo farmaceutické použití může být vyžadována sanitární konstrukce s těsněním schváleným FDA. Pro abrazivní nebo vysokoteplotní použití vyberte vhodné materiály a povlaky.
Rozhodněte se o metodě čištění: Existují modely ručního čištění, rychlého čištění, automatického samočištění nebo kontinuálního čištění. Automatizované čištění snižuje zásahy obsluhy a riziko přerušení toku produktu.
Kroky instalace
Zajistěte, aby skluz nebo část potrubí byla uzavřena a aby byl přístup bezpečný.
Namontujte kryt pomocí předepsané příruby (kulaté nebo čtvercové) a vyrovnejte s potrubím nebo skluzem proti proudu/po proudu.
Ujistěte se, že je magnetická zásuvka nainstalována se správnou orientací, aby produkt proudil přes trubky v kaskádovém vzoru.
Zkontrolujte těsnění, přístupový mechanismus (držadla zásuvek, zámky, rychloupínák) a čisticí systém, pokud je automatizovaný.
Uveďte systém do provozu: spusťte tok materiálu, ověřte, že nedošlo k přemostění, sledujte zachycení kovu a zkontrolujte, zda je magnetická síla v rámci specifikace pomocí Gaussova měřiče, pokud je to nutné.
Umístěte označení nebo zámek pro přístup k údržbě a bezpečné čištění.
Provoz a údržba
Pravidelně kontrolujte magnetické trubice, zda neobsahují nahromaděný železný kov a ve vhodných intervalech je čistěte. U ručních modelů otevřete zásuvku a odstraňte kovové nečistoty pomocí rukavic nebo nástrojů.
U automatických modelů ověřte aktivaci čisticího cyklu, vyprázdnění sběrné misky a správné resetování systému.
Sledujte průtok: zajistěte, aby produkt neobcházel magnetické trubice, aby nedocházelo k přemostění nebo ucpání a aby produkt správně kaskádoval přes řady.
Pravidelně měřte sílu magnetického pole pro detekci demagnetizace nebo ztráty výkonu.
Udržujte těsnění, těsnění a přístupový hardware: zajistěte, aby nedocházelo k úniku, žádné cizí předměty vnikající přes přístupové dveře a bezpečný provoz uzamykacích svorek.
Dodržujte pokyny výrobce pro náhradní díly (např. magnetické trubice, těsnění, podnosy s pásy).
Zvažte naplánování prediktivní údržby, zejména u vysoce výkonných nebo kritických linek.
Integrace do systémů kvality a bezpečnosti
Magnetická zásuvka přispívá k bezpečnosti produktů (zejména v potravinách, farmacii nebo nutraceutikách) tím, že zabraňuje kontaminaci kovů. Srovnejte jeho instalaci s HACCP, ISO 9001 nebo jinými standardy kvality. Některé modely mají certifikaci pro přímý kontakt s potravinami (např. potravinářské magnety pro zásuvky v pouzdře) pro linky na mléko, maso nebo drůbež.
Podporuje také snižování nákladů na vlastnictví a může být klíčovým prvkem programů provozní excelence.
Q1: Dokáže magnetická zásuvka zvládnout velmi vysoké teploty (např. nad 200 °C)?
Odpověď 1: Ano – některé modely jsou navrženy pro vysokoteplotní aplikace. Například magnetické zásuvky s magnety ze vzácných zemin a vysokoteplotními pouzdry mohou pracovat až do teploty asi 350 °C v závislosti na konstrukci materiálu a kvalitě magnetu.
Q2: Jak často by se měla magnetická zásuvka čistit nebo udržovat?
A2: Frekvence čištění závisí na zatížení znečištěním, typu toku materiálu a na tom, zda je jednotka manuální nebo automatická. U ručních jednotek se doporučuje plánované čištění v předem definovaných intervalech (např. každou směnu nebo denně). Modely s automatickým nebo kontinuálním čištěním se mohou během provozu čistit samy, což výrazně zkracuje manuální prostoje. Monitorování objemu shromážděného kovu, poklesu tlaku nebo chování toku produktu může vést k intervalům údržby.
Stručně řečeno, magnetická zásuvka nabízí robustní a účinné řešení pro separaci železných kovů při zpracování suchého sypkého materiálu. Jeho konstrukce – magnetické trubice s vysokou intenzitou v pouzdru s kaskádovým průtokem – zajišťuje vynikající zachycování nečistot, ochranu zařízení a bezpečnost produktu. Jeho výhody sahají napříč průmyslovými odvětvími, od plastů a chemikálií až po potravinářství a těžbu. Správný výběr, instalace, provoz a údržba jsou klíčem k maximalizaci hodnoty a její integraci do širších rámců kvality a provozu. Pokud jde o budoucnost, trend směrem k automatizovaným samočistícím systémům a inteligentnímu monitorování dále zvýší hodnotu nabídky magnetických zásuvek. Chcete-li získat pokročilá řešení průmyslové magnetické separace od značky Force, prozkoumejte prosím sortiment a kontaktujte nás pro podrobné pokyny.Kontaktujte náspro odbornou podporu, vlastní konfigurace a kompletní servis.
